Séisme du Teil — 11/11/2019 — Analyse par InSAR (Sentinel-1)
Résultats d'interférométrie radar (InSAR) dérivés d'images Sentinel-1 (bande C, programme Copernicus).
La différence de phase entre acquisitions cartographie les déplacements du sol au millimètre le long de la ligne de visée : paire cosismique (DInSAR) et série temporelle (PSI / SBAS), avec décomposition verticale / Est-Ouest lorsque les deux géométries orbitales sont disponibles.
Analyse DInSAR — Orbite ascendante
3 figures

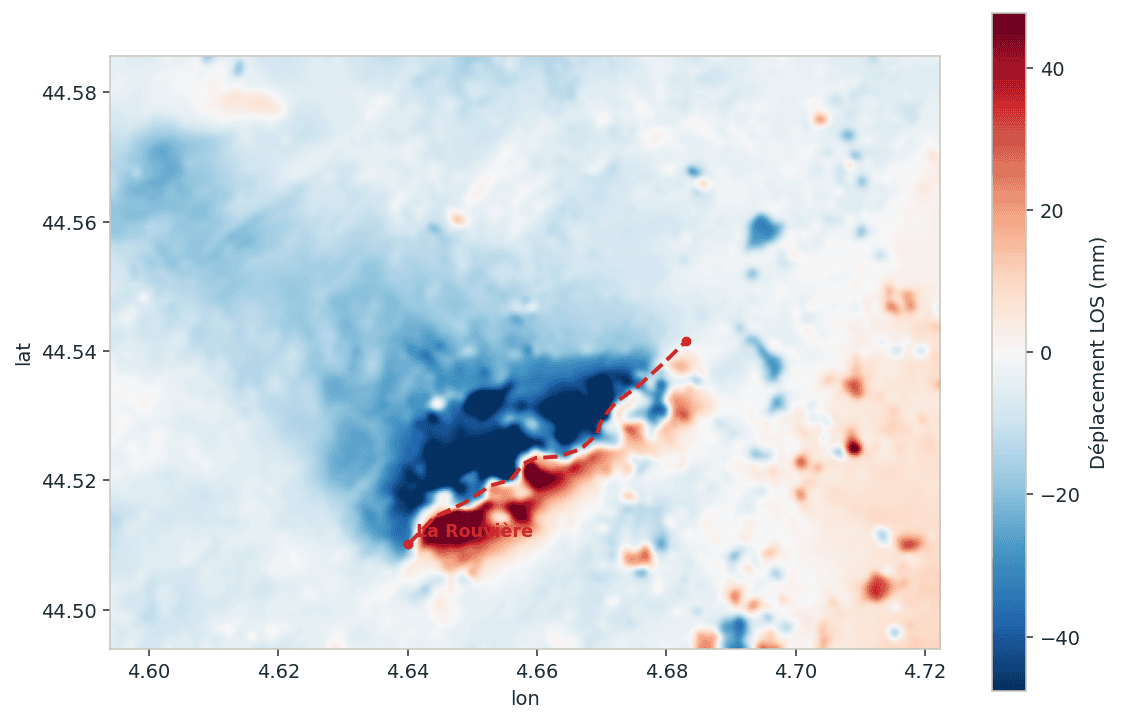

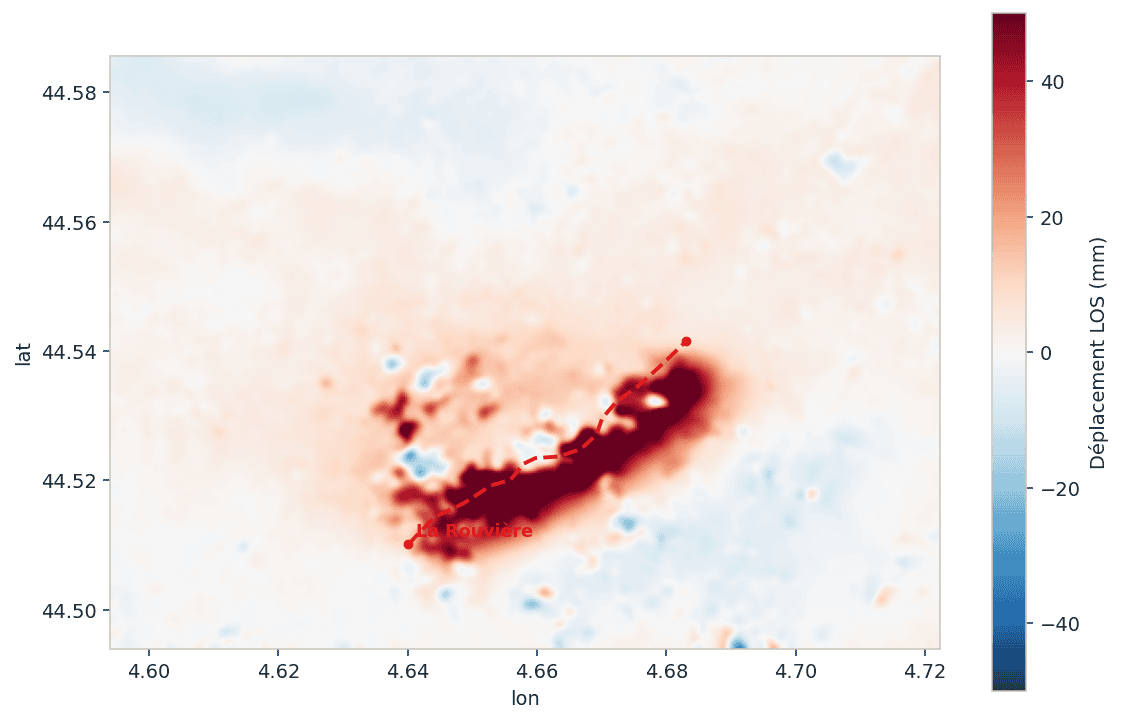

Déplacement cosismique LOS
Le long de la ligne de visée (mm)

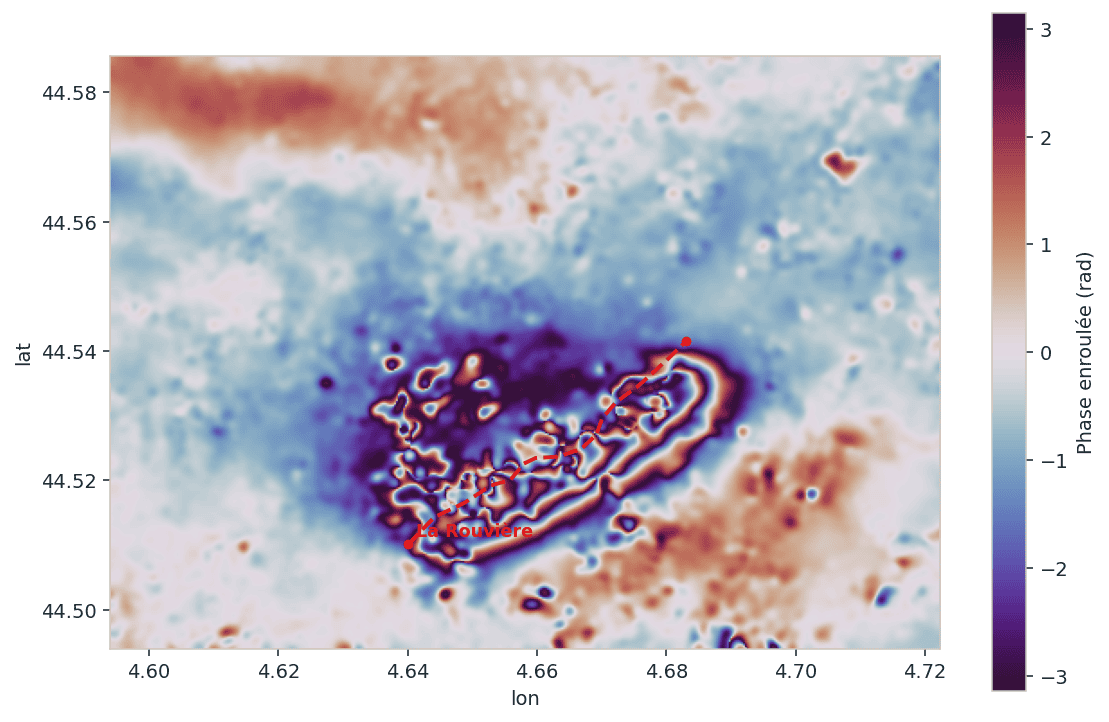

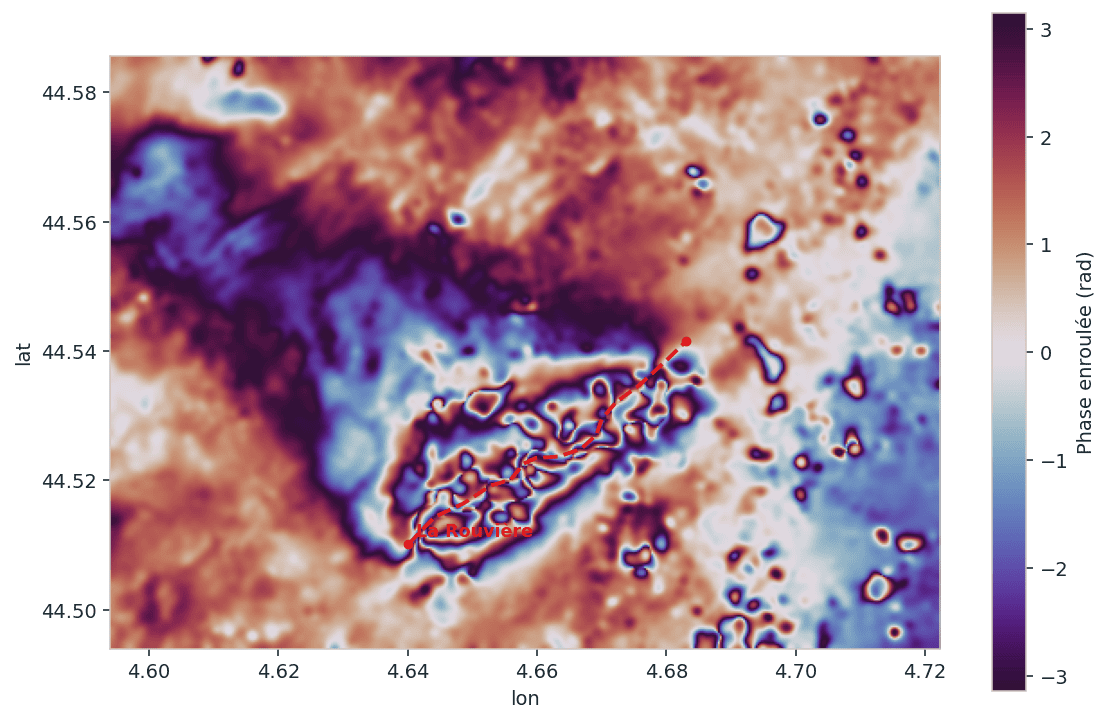

Interférogramme (phase enroulée)
Différence de phase entre acquisitions

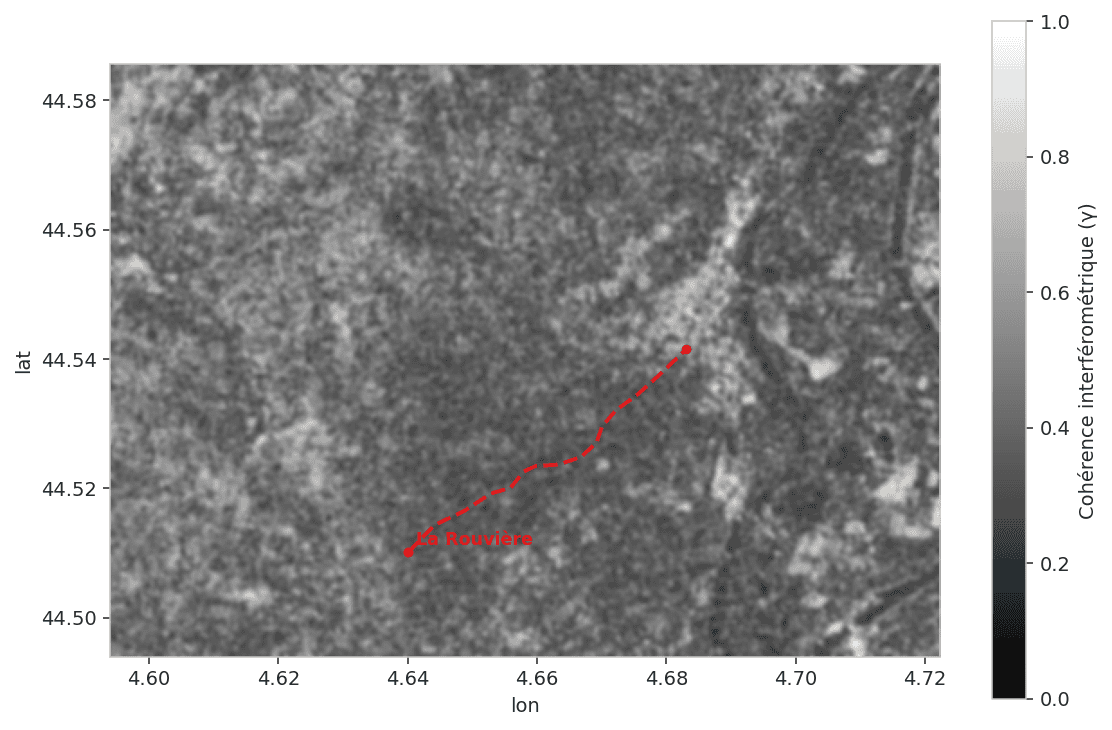

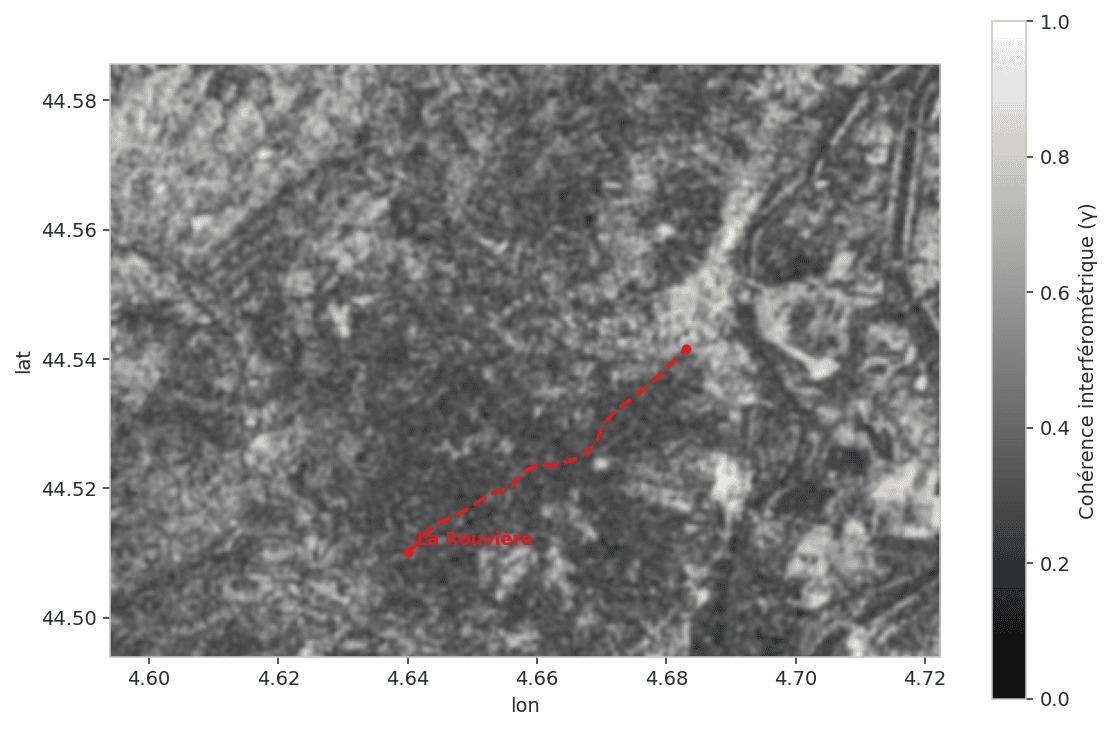

Cohérence interférométrique (γ)
Fiabilité de la mesure de phase
Analyse DInSAR — Orbite descendante
3 figures
Déplacement cosismique LOS
Le long de la ligne de visée (mm)
Interférogramme (phase enroulée)
Différence de phase entre acquisitions
Cohérence interférométrique (γ)
Fiabilité de la mesure de phase
Décomposition 2,5D (DInSAR)
4 figures

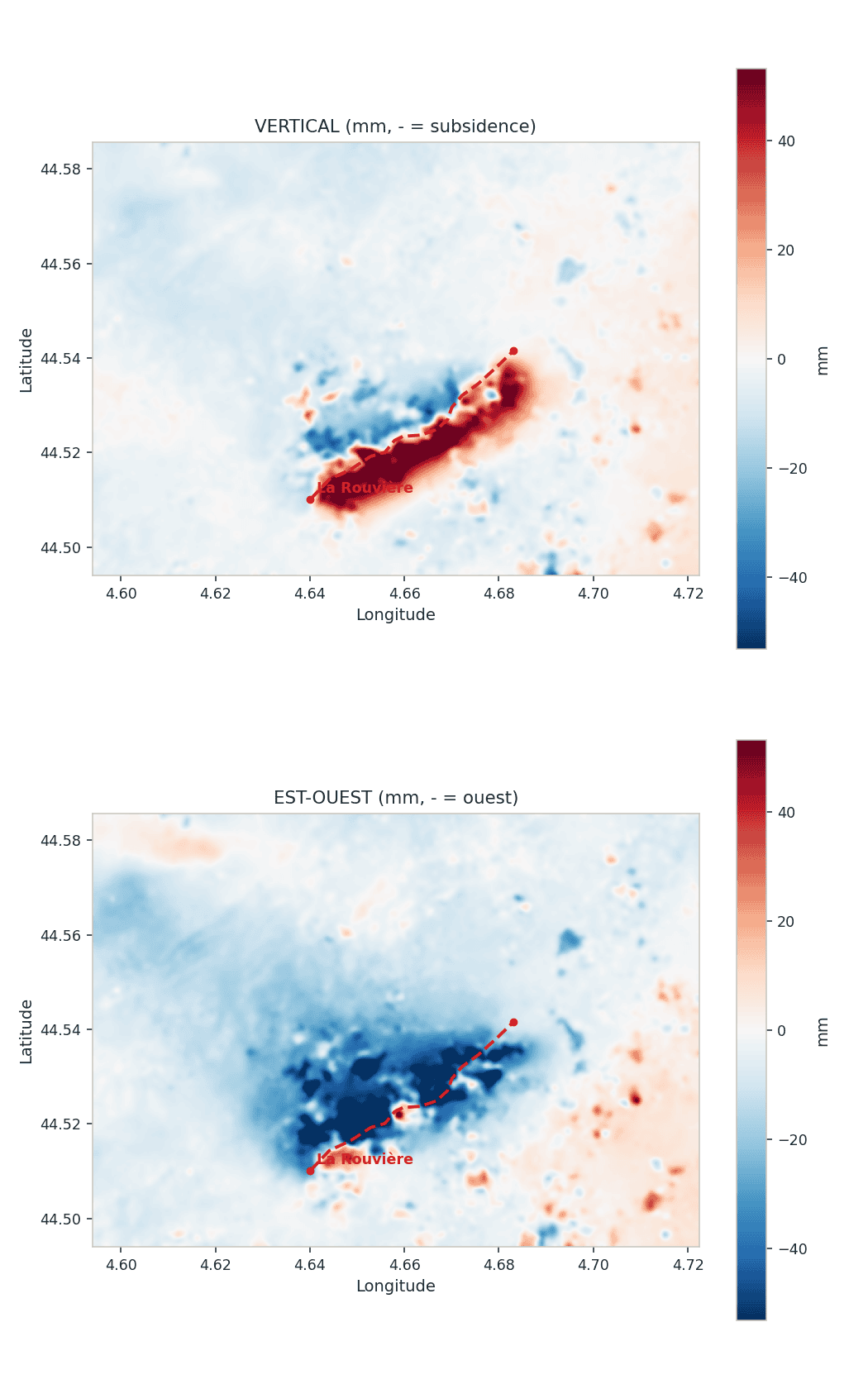

Vertical & Est-Ouest
Rouge = soulèvement / vers l'Est (mm)

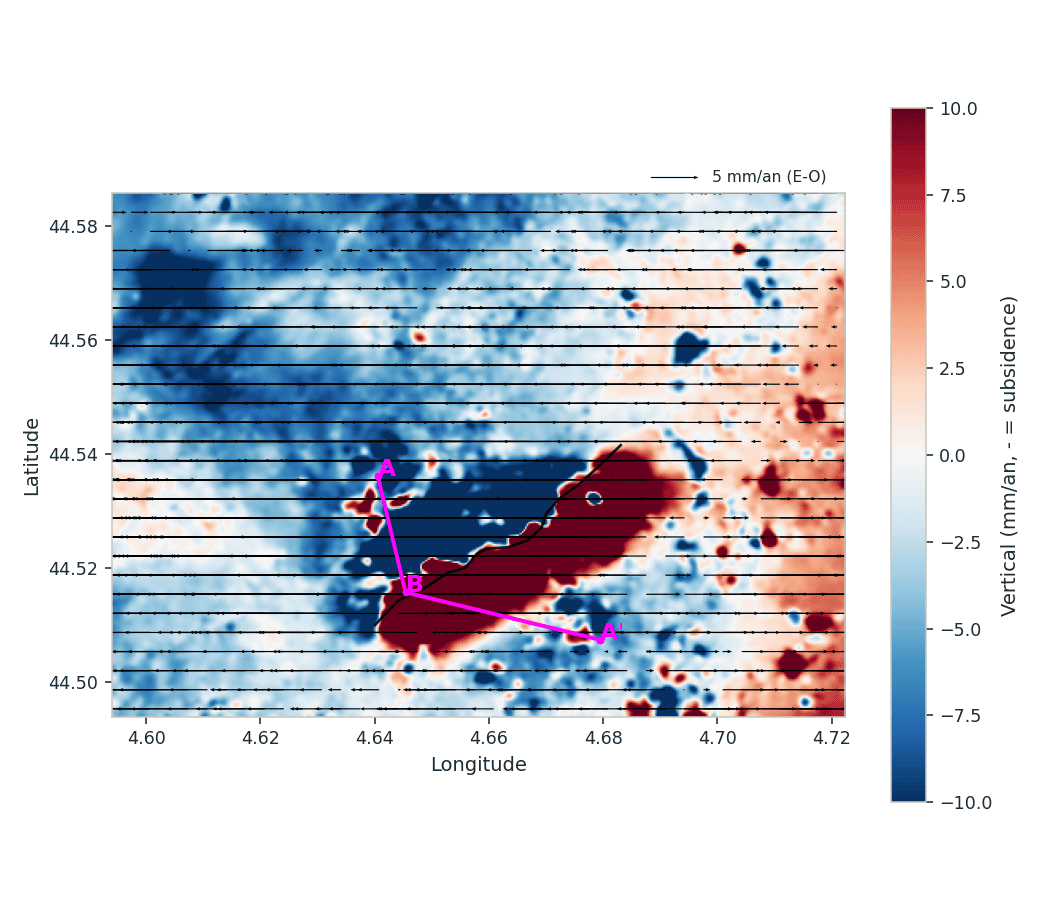

Carte vectorielle 2,5D
Fond vertical + flèches Est-Ouest

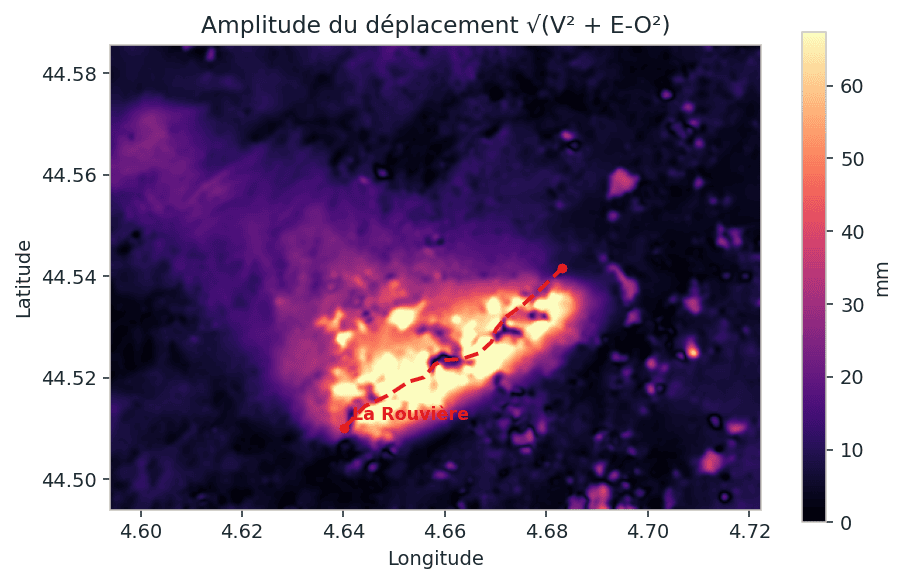

Amplitude du déplacement
√(V² + E-O²) (mm)

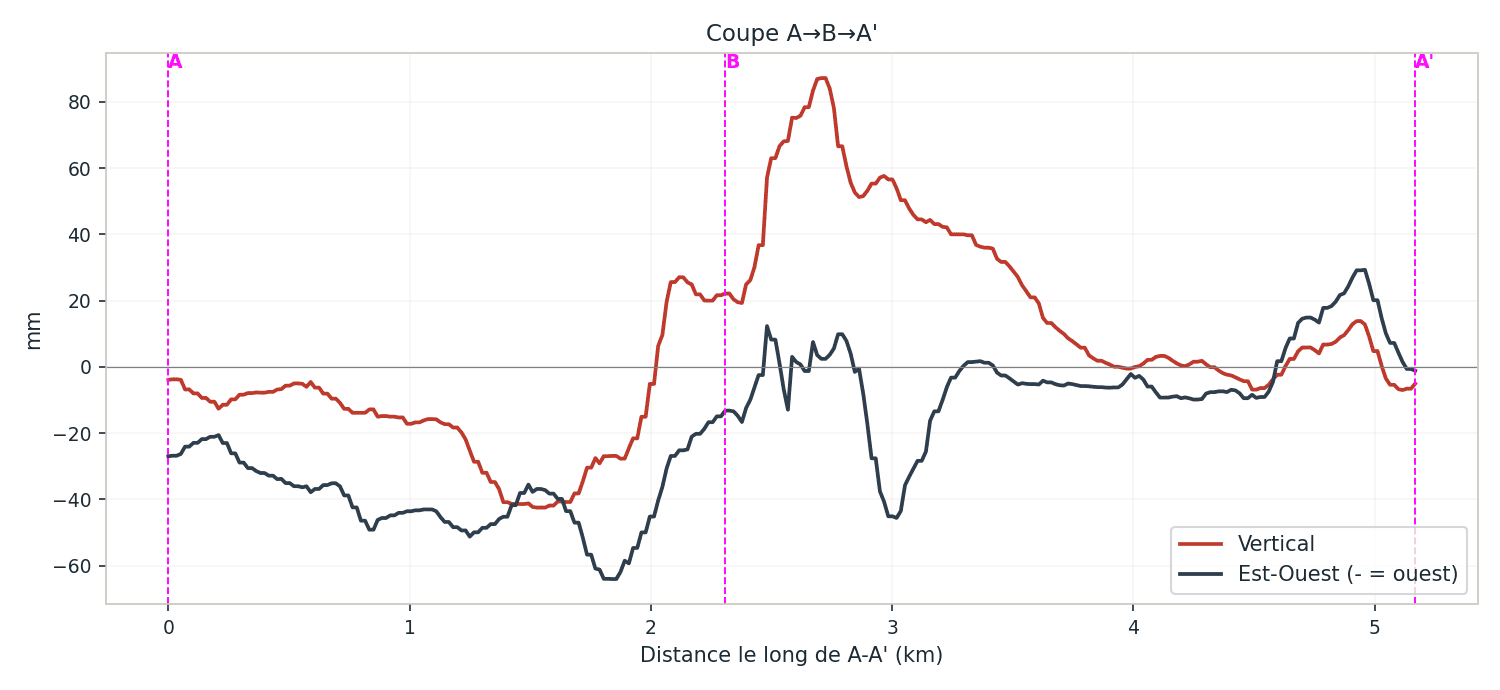

Coupe A–A′
Profil vertical + Est-Ouest (A, A′ et réf projetés)
Analyse Multi-temporel (PSI / SBAS)
4 figures

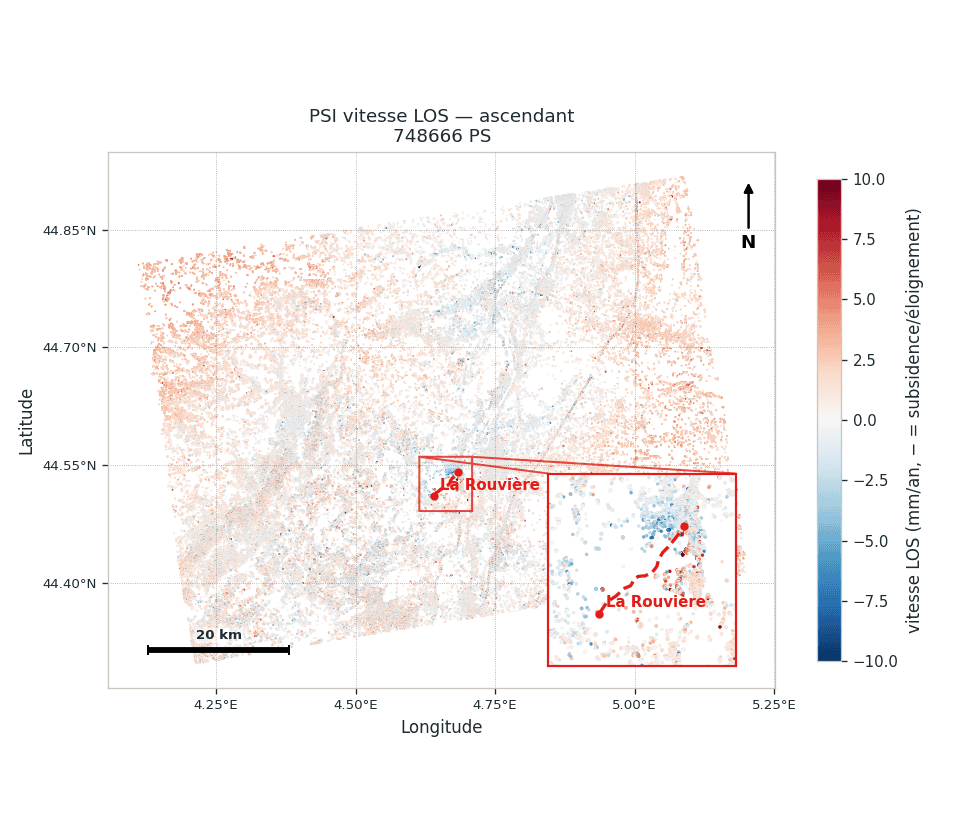

PSI — Vitesse LOS
Nuage de Persistent Scatterers — ascendant

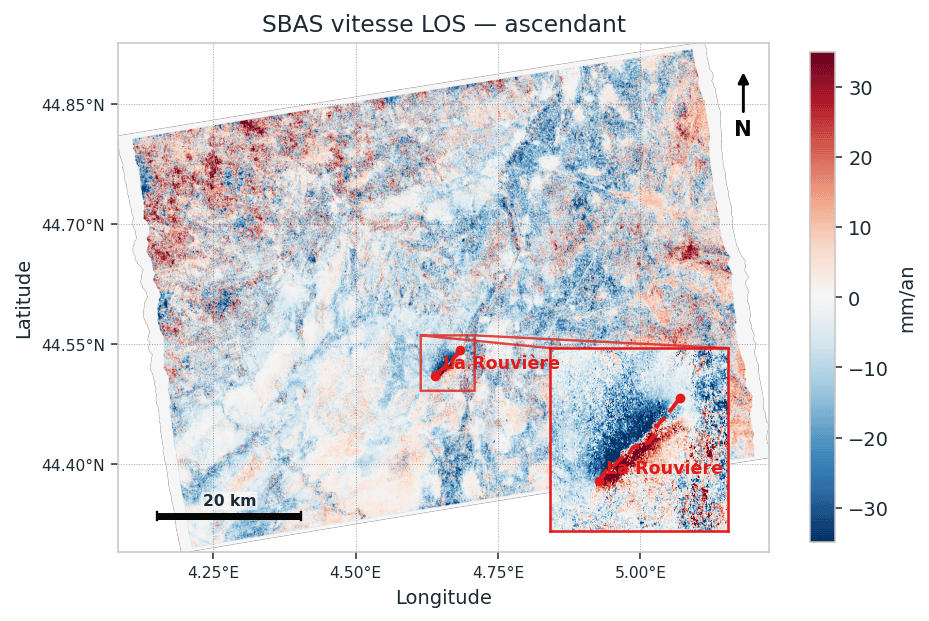

SBAS — Vitesse LOS
mm/an — orbite ascendante

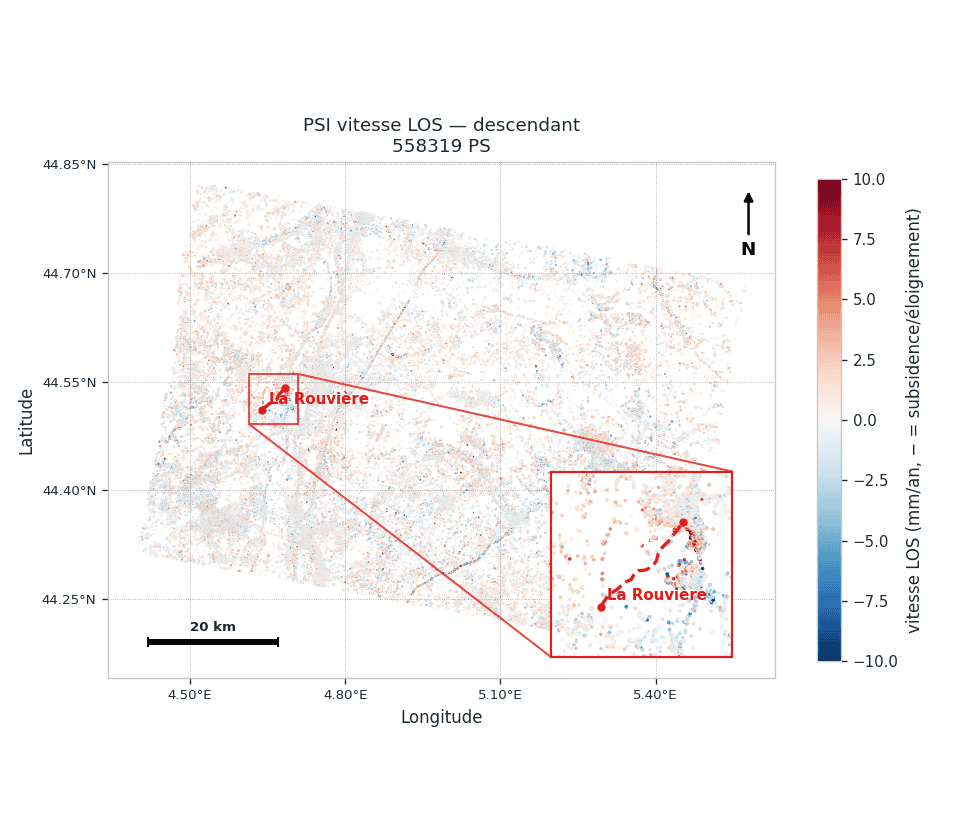

PSI — Vitesse LOS
Nuage de Persistent Scatterers — descendant

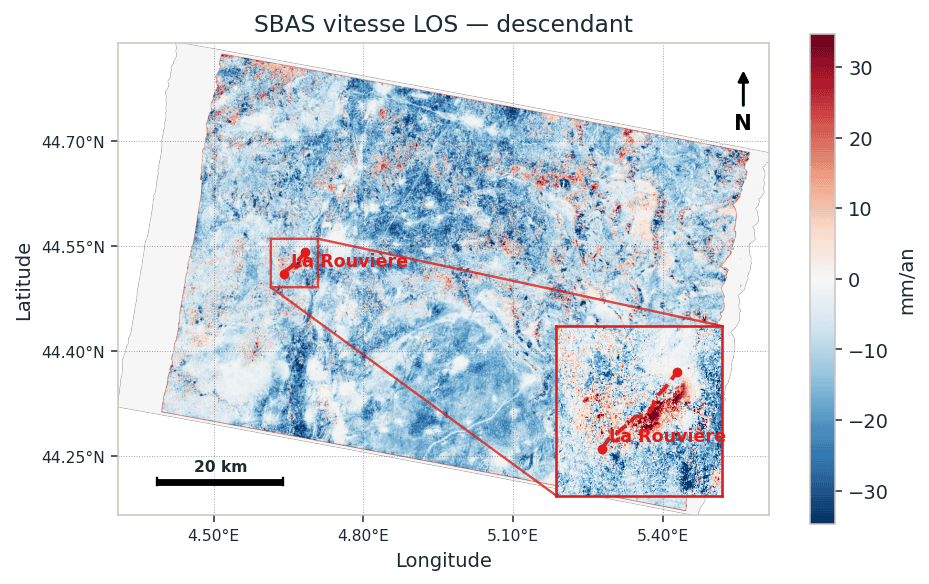

SBAS — Vitesse LOS
mm/an — orbite descendante
Analyse Décomposition MT (vertical / Est-Ouest)
2 figures

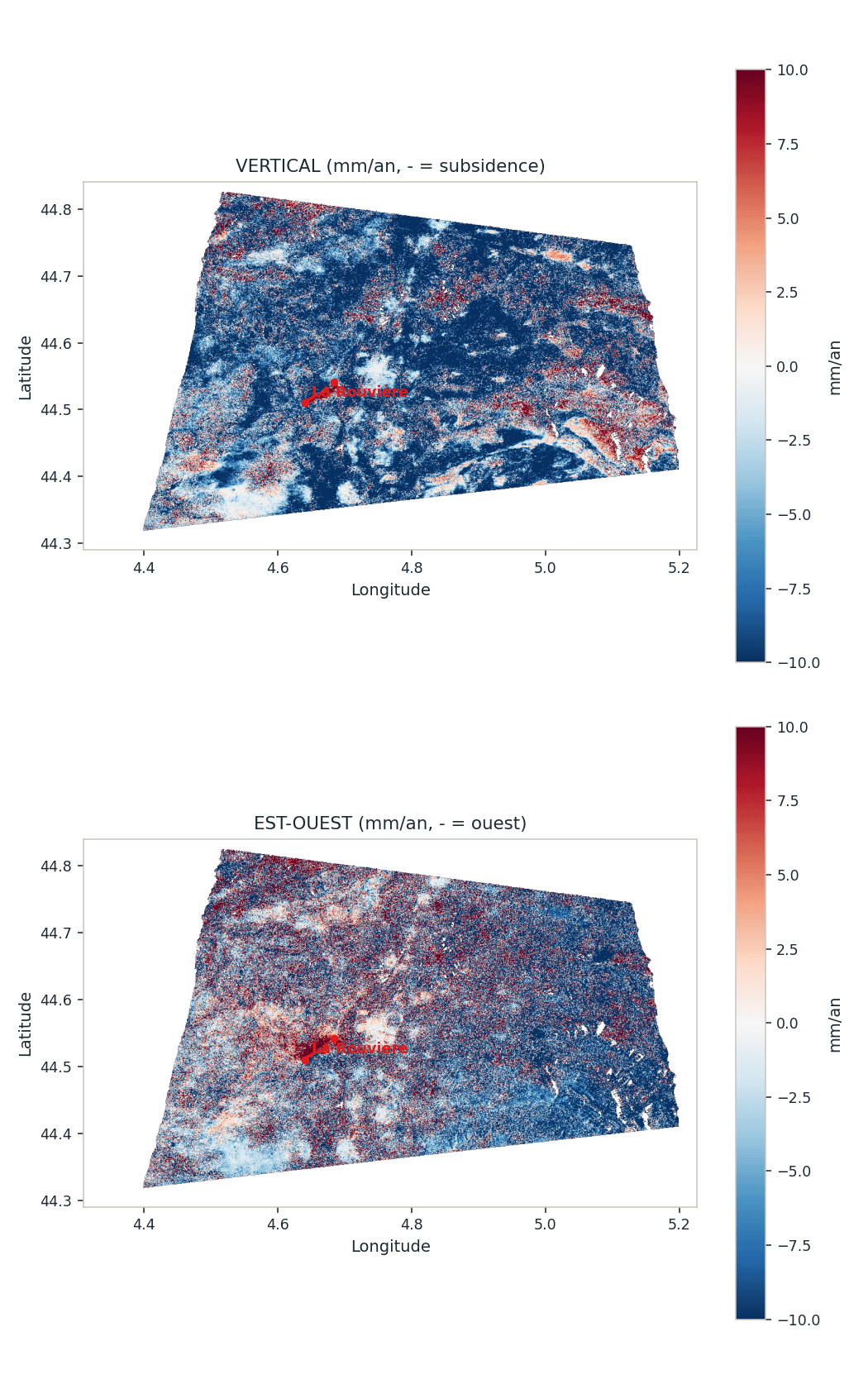

Vertical & Est-Ouest
Rouge = soulèvement / vers l'Est (mm/an)

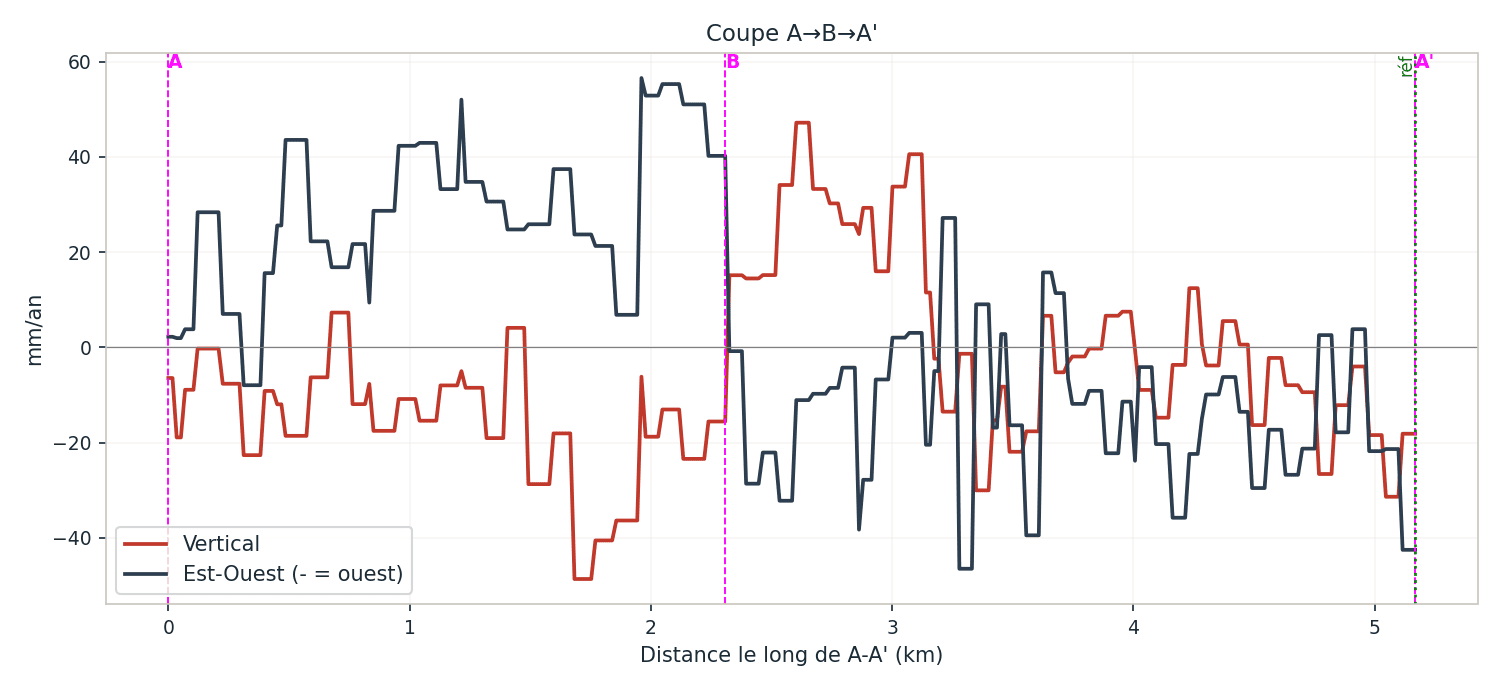

Coupe A–A′
Profil vertical + Est-Ouest (A, A′ et réf projetés)
